【競技別エリア規格】陸上競技場

公開日: : 最終更新日:2017/03/14 種目・競技別エリア規格, 陸上競技場走路

スポーツの種目・競技別のフィールドエリア規格です。
スポーツフィールドづくりのお役に立てるように情報を発信していきます。

今回は「陸上競技場」というテーマで、陸上競技場に関する規格について説明します。

陸上競技場トラック走路

陸上競技場トラック走路図面

陸上競技場トラック走路↑↑
(クリックで1600×800ピクセルサイズのjpeg画像が表示)

陸上競技場トラック走路解説

公認陸上競技場のトラック1周の距離及び走路のレーン数は以下の通りです。

なお、レーンの幅は1.22mです。

第1種:1周400m、8~9レーン
第2種:1周400m、8~9レーン
第3種:1周400m、直走路8レーン、曲走路6レーン以上
第4種:1周400m・300m・250m・200m、直走路6レーン、曲走路4レーン以上

トラックの基本寸法は敷地の形状等により左右されますが、IAAFでは直走路84.39m、曲走路36.5mを基準寸法としています。

1周400mの代表的な寸法値は以下の通りです。
※()内は縁石と走路の高さが同レベルの場合の寸法値
・直走路80m、曲走路37.898m(37.998m)
・直走路84.39m(84.704m)、曲走路36.5m
・直走路85.00m、曲走路36.306m(36.406m)
・直走路90m、曲走路34.715m(34.815m)

走幅跳・三段跳・棒高跳

走幅跳・三段跳・棒高跳図面

走幅跳・三段跳・棒高跳↑↑
(クリックで1600×800ピクセルサイズのjpeg画像が表示)

走幅跳・三段跳・棒高跳解説

走幅跳、三段跳の各種大きさは以下の通りです。

■助走路

第1・2種:45m以上、幅1.22m
第3・4種:40m以上、幅1.22m

■砂場

第1~3種:幅2.75m~3m、長さ8m以上
第4種:幅2.75m~3m、長さ7m以上

■踏切板から砂場までの距離

第1・2種:走幅跳2m以上、三段跳 男子13m以上、女子10m以上
第3・4種:走幅跳2m以上、三段跳 男子11m以上、女子7m以上

棒高跳の各種大きさは以下の通りです。

■助走路

第1・2種:45m以上、幅1.22m
第3・4種:40m以上、幅1.22m

■マット

第1・2種:幅6m以上、奥行7.3m以上、高さ0.8m以上
第3・4種:幅5m以上、奥行6.3m以上高さ0.8m以上

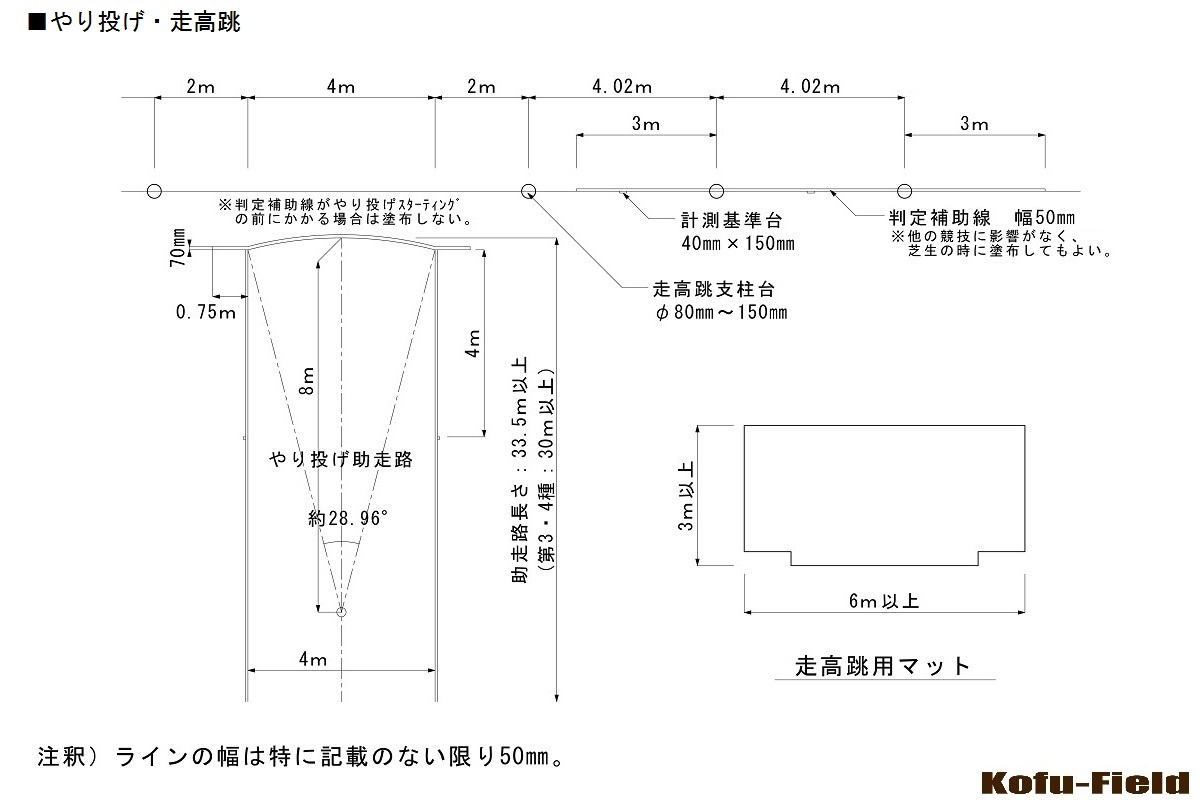

やり投げ・走高跳

やり投げ・走高跳図面

やり投げ・走高跳↑↑
(クリックで1600×800ピクセルサイズのjpeg画像が表示)

やり投げ・走高跳解説

走高跳の各種大きさは以下の通りです。

■助走路

第1・2種:半円部分は全面全天候舗装としA、B ゾーンのいずれかを25m 以上
第3・4種:計測基準台に向かって15m以上、計測基準台の中心から幅7m以上又は扇型角度130度以上

■マット

幅5m以上、奥行6.3m以上高さ0.8m以上

やり投げの助走路と投てき角度は以下の通りである。

■助走路

第1・2種:33.5m以上、幅4m、投てき角度 約28.96度
第3・4種:30m以上、幅4m、投てき角度 約28.96度

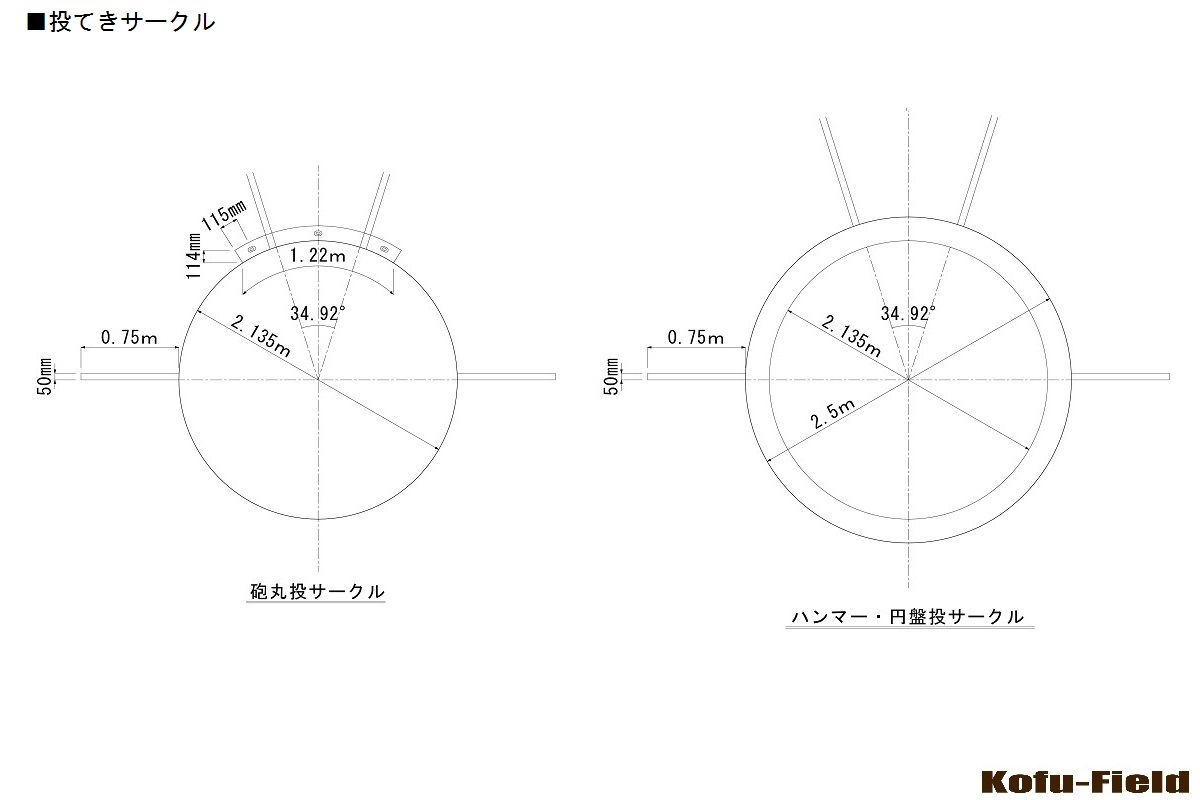

投てきサークル

投てきサークル図面

投てきサークル↑↑
(クリックで1600×800ピクセルサイズのjpeg画像が表示)

投てきサークル解説

砲丸投、円盤投、ハンマー投のサークルの大きさと投てき角度は以下の通りです。

砲丸投げ、円盤投げ:直径2.135m、投てき角度34.92度

ハンマー投げ:直径2.5m、投てき角度34.92度

投てき用芝生は延長最大106m×73m。

但し、以下の条件に適合する競技場のみ、延長最大107m×73mまで認めています。
(延長を認める競技場の数は全国47カ所以内)

① 多目的仕様として認める第1種公認陸上競技場。
② 全投てき種目における決勝の実施が可能であること。



作図:つぶやき誠也
監修:マグロちゃん
